Ø LED数码屏显示:电压、电流、功率、功率因数/频率
Ø 所有测量均为真有效值Trms
Ø 自动量程
Ø 准确度:0.5级
Ø 最小电流0.5mA,最大电流2A
Ø 对外界杂讯具有高免疫力仪器
Ø 85-265V 交流供电,适用于各种用电场合
Ø 支持数据锁定
Ø 全参数可设置上下限报警,特别适合生产线大量测试
Ø 软件自动获取相关参数,可保存EXCEL格式。
应用领域:
Ø 小功耗产品的能耗测试
Ø 家用电器、电动设备的功耗
Ø LED照明、普通灯饰的功耗测试
Ø 充电器、适配器及开关电源的测试
主要技术指标:
接线方式 | 单相 |
显示 | LED数码屏 |
测量项目 | 电压V、电流A、有功功率W、功率因数PF、频率Hz |
测量形式 | 真有效值Trms |
电压量程 |
2V~600V AC/DC(量程自动切换) 峰值电压:800V AC/DC 最小测试电压2V AC/DC(低于2V可定制) |
电流量程 |
0.01mA~40A AC 10mA-20A DC (量程自动切换) 峰值电流:50A AC 24A DC 最小测试电流 0.5mA AC 10mA DC |
功率量程 | 0.001W-24 kW(适用于产待机功耗测试及小功率电器产品的测试) |
功率因素量程 | 0.001-1.000 |
计算方式:瓦特(W)÷[电压(V)×电流(A)]=功率因数(PF) | |
频率量程 | 45-500Hz 或DC |
基本精度 | ±(0.4%读数+ 0.1%量程+1字) |
测量速度 | 3次/秒 |
输入阻抗 | ≥1MΩ (所有电压档) |
电源供应 | 85~265V AC 50/60 Hz,85~265V DC |
体积与重量 | 213宽×88高×340深(213mm×88mm×340mm),≈2.35KG |
通讯接口 | GPIB ,RS232或485、 继电器输出功能 |
附件 | 电源线、保修卡、说明书 |

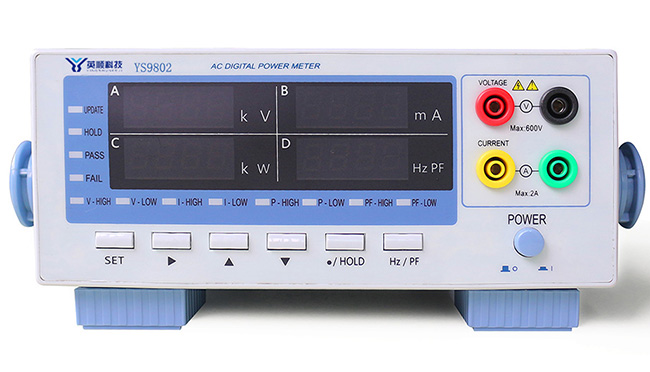

型号 | YS9805 | YS9802 | YS9802L | YS9820 | YS9820A | YS9820AD | YS9820D | YS9820T | YS9840 |
类别 | 六级能效型 | 小功率型 | 小电流型 | 基础型 | 报警型 | 交直流型 | 直流型 | 通讯型 | 大电流(40A) |
电压 | 2-600V | ||||||||
电流 | 0.01-2A | 0.5 mA -2A | 0.5 mA -20A | 10mA-20A | 20mA-40A | ||||
频率 | 45-500Hz | 0 | 45-500Hz | ||||||
功率因数 | 0.1-1.000 |
