开放性架构软体平台 (NI LabVIEW)
-测试项目编辑功能
-测试程式编辑功能
-测试报告编辑功能
-统计分析报表编辑功能
-线上仪控功能
-使用者权限设定
-测试项目/程式控管功能
-可一次测试多颗单组输出的电源供应器
可配合PCBA连板测试治具,进行多连板自动测试,提长测试效率。
配置标准化单机仪器,易损件模块分开设计,易于校准及维护
支援安规测试(耐压绝缘测试)
-支援Bar Code Reader
-支援Shop Floor制程管制软体
-支援含有GPIB/RS-232或RS-485/I²C/CAN介面仪器
-远端网路监控
测试命令编辑,帮助改善测试速度
具有给任何电源供应器测试应用的测试项目编辑能力
广泛的模组化硬体以提供高准确及重复量测
经由系统预设测试项目,可提高测试生产率
最佳成本效益比
根据使用者需求可扩增硬体
图形化介面(Windows 98/NT/2000/XP/7 以上的作业环境)

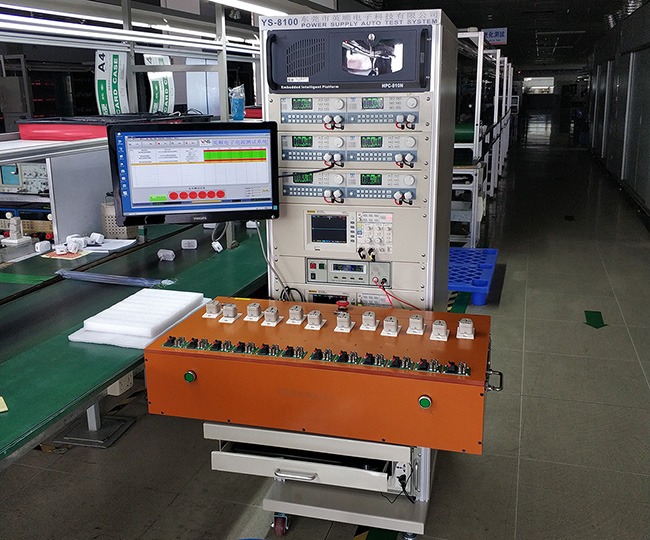

YS-8100电源供应器自动测试系统,是最佳且最合适各种电源供应器的自动测试系统,提供众多变化的硬体选择,如可程控交流/直流电源供应器、电子负载、数位电表、示波器、时序/杂讯分析仪和短路及过电压保护测试器。结合开放式软体架构LabVIEW,提供使用者弹性,功能强大,具经济效益的自动测试系统,满足任何形式的电源供应器测试使用。此自动测试系统使用最佳化测试命令技术来防止系统软体将重复之控制命令下到系统硬体装置,明显的改善测试速度,使得YS8100虽采用开放式软体架构,其效率却如同封闭或最佳化的自动测试系统一样高。
为满足电源供应器测试上的要求,YS8100电源供应器自动测试系统内建56组测试项目。也提供使用者扩充测试项目功能,若有新的需求,可以从测试项目编辑功能里,编辑想要的测试项目。
YS8100自动测试系统拥有强大报表编辑制作、统计分析和管理功能,能提供完整的工具来产生测试文件和执行系统管理,而现今研究开发人员的产品研究,品保部门的验证,生产线大量测试,均对于测试和统计报表制作相当重视,这些功能有效的帮助使用者节省很多制作文件的时间。
YS8100自动测试系统工作于Win 98/NT/2000/XP/7 以上的作业环境下,方便使用Windows所提供资源,使用者可透过网路的结合,将测试结果传至网路或网页上,同时拥有远端监控生产线的功能。
综合测试项目
YS8100电源供应器自动测试系统配备一系列标准测试项目,可满足了大部份工业标准电源供应器的测试。有别于传统自动测试设备软体,使用者不需要有程式语言背景,只需要在YS8100现有的测试项目上定义测试条件及测试规格。综合测试项目涵盖了七类电源供应器测试要求,输出效能(OUTPUT PERFORMANCES) 检测待测物的一般性能,输入特性(INPUT CHARACTERISTICS)检测电源供应器的输入参数,稳定度测试(REGULATION)检测待测物在输入电源和负载变化时的稳定性,时序及暂态特性(TIMING AND TRANSIENT)测量开/关机时的瞬时状态及各事件的时间,保护测试(PROTECTION TESTS)触发电源供应器的保护电路,特殊测试(SPECIAL TESTS)和特殊功能(SPECIAL FEATURE)提供了测试电源供应器的特殊功能与方法。
测试项目
输出效能 1.直流输出电压测试 2.直流输出电流测试 3.峰对峰值杂讯测试 4.有效值杂讯测试 5.电流涟波测试 6.效率测试 7.测试中调整测试 8.电源备妥信号(Power good) 9.电源失效信号(Power fail) 10.开启电源供应器信号(PS ON) 11.扩充量测测试 12.波形读取测试 13.过冲电压测试 输入特性 14.输入冲击电流测试 15.输入有效值电流测试 16.输入峰值电流测试 17.输入功率测试 18.输入电流谐波测试 19.输入功率因数测试 20.输入电压缓升/降测试 21.输入频率缓升/降测试 22.输入断电测试 23.输入电源失真模拟测试 |
稳定度测试 24.电流稳定度测试 25.电压稳定度测试 26.总合稳定度测试 时序及暂态测试 27.输出上升波形(Power up) 28.输出下降波形(Power down) 29.暂态反应时间测试 30.暂态电压测试 31.开机时间 32.上升时间 33.下降时间 34.关机时间 35.额外量测测试 36.输出电压顺序(Tracking) 保护测试 37.短路保护测试 38.过电压保护测试 39.低电压保护测试 40.过载保护测试 41.过功率保护测试 |
特殊测试 42.风扇速度测试 43.关联性测试(Pout VS Eff) 44.待测物量测功能验证 45.高压/耐压测试 特殊功能 46.Can bus读/写 47.I2C 读/写 48.GPIB 读/写 49.RS232 读/写 50.RS485 读/写 51.TTL信号控制 52.继电器控制 53.条码读取 54.数位电表量测 |
产品应用:

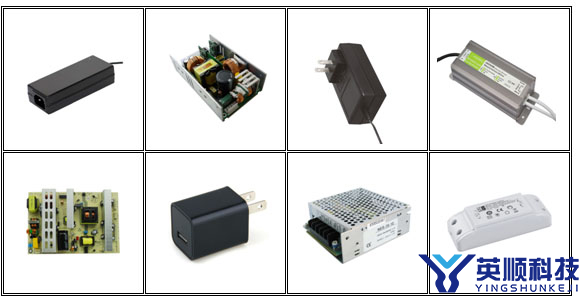

YS-8100电源自动测试系统软件与硬件均采用标准仪器化设计,组建一个方便快捷、功能齐全的的电源测试平台。更加利于日后的检修和维护,减低对生产线的影响。适用于以下各种开关电源、适配器、充电器、LED电源、防水电源、通讯电源、TV电源、医疗电源、电脑电源、模块电源等综合测试。
